电波暗室测试解决方案
电波暗室分类
电磁兼容暗室 基本组成部分首先包括采用封闭式导电框架的电磁屏蔽体，其次是内壁上的电磁吸波材料。屏蔽体根据法拉第电笼的原理工作，确保电磁辐射不能穿透或从室内逃逸。内墙上的电磁吸波材料确保测试用的辐射不会被反射，这样就创造出了可比较、恒定的测试环境。

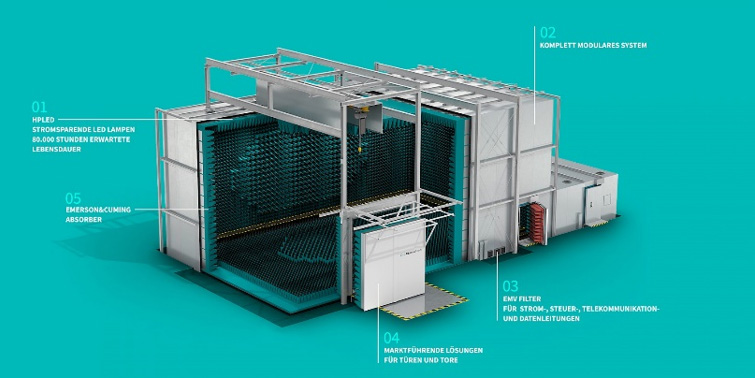

电波暗室核心部件：
主体钢构、屏蔽体、吸波材料、屏蔽门、滤波器、波导、照明灯具、接口板、高架地板、天线塔、转台、监控系统、烟雾报警系统和配电系统。
全电波暗室（Fully Anechoic Chamber, 简称FAC）
主要模拟宇宙自由空间环境，在暗室屏蔽结构内侧的六个面均铺设有吸波材料，降低所有反射波（包括绕射、散射波）。主要用于微波天线系统（包括基站天线）的参数测量、雷达截面测（RCS）、电子战及仿真模拟，辐射杂散等测试。
半电波暗室（Semi-Anechoic Chamber，简称SAC）
地面为金属反射面外，其余五面均贴有吸波材料，主要模拟开阔场的测试条件，它不受气候条件的限制和背景噪声的影响，作为开阔场的替换测试场地得到广泛应用。主要用于辐射骚扰（EMI）和辐射抗扰度（EMS）测量，部分辐射抗扰度试验会在地面增加吸波材料以提高场均匀性。

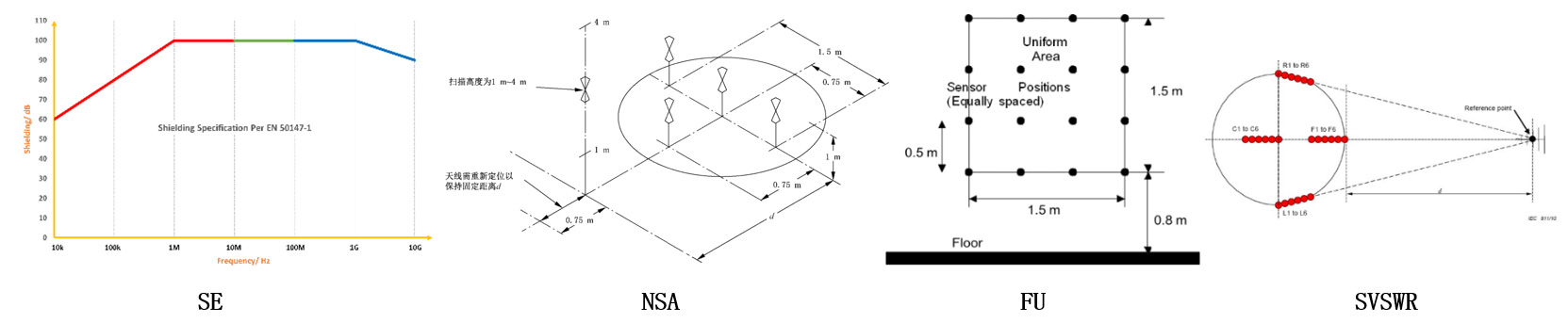

电波暗室重点参数
静区：电波暗室内反射干扰最弱的区域，任一反射电磁波与直接到达电磁波之比要小于-40.0dB
屏蔽效能（SE）：没有屏蔽体时的电场强度E0（或磁场强度H0）与有屏蔽体时的电场强度E1（或磁场强度H1）之比
归一化场地衰减（NSA）：参照GB/T 6113.104（CISPR 16-1-4），测试值与标准值之差小于±4.0dB
场均匀性（FU）：参照GB/T 17626.3（IEC 61000-4-3），要求平面上场强均匀度达到16个测量点中75%的点满足0dB/+6dB
场地电压驻波比（SVSWR）：参照GB/T 6113.104（CISPR16-1-4）标准进行测试，暗室的场地电压驻波比SVSWR≤6.0dB
主要参考标准：
GB50017《钢结构设计规范》/ GBJ16-87《建筑设计防火规范》/ GB50009《建筑结构荷载规范》
GB/T 12190《电磁屏蔽室屏蔽效能的测量方法》/ EN 50147-1 《Anechoic chambers Part1 Shield attenuation measurement》
EN 50147-2 《Anechoic chambers Part2 Alternative test site suitability with respect to site attenuation 》
GB/T 6113.104/CISPR 16-1-4《无线电骚扰和抗扰度测量设备和测量方法规范 第1-4 部分：无线电骚扰和抗扰度测量设备辐射骚扰测量用天线和试验场地》
GB/T 17626.3/IEC 61000-4-3 《电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验》
ANSI-C 63.4 《American National Standard for Method of Measurement of Radio-Noise Emission from Low-Voltage Electrical and Electronic Equipment in the Range of 9kHz to 40 GHz》
3米法半电波暗室
紧凑型3米法半电波暗室 保证测试距离的情况下，最小化空间尺寸，适用于场地空间受限的场所。
用途：CISPR 32 B级辐射发射预测试和IEC/EN61000-4-3辐射抗扰度测试。
标准3米法半电波暗室 完全遵循标准设计的3米法半电波暗室，广泛应用于IT产品，家用电器，医疗器械，汽车零部件，小型军工电子产品，工业电子用品，通信领域等电磁兼容测试，是国际上普遍采用的代替开阔场的实验场地。
用途：CISPR 32 B级辐射发射测试和IEC/EN61000-4-3辐射抗扰度测试。
|
参数指标 |
||
|
电波暗室类型 |
紧凑型3米法半电波暗室-2 m Ø |
标准3米法半电波暗室-2 m Ø |
|
外形尺寸 |
7.5m×4.5m×3.5m |
10.0 m x 7.8 m x 6.0 m |
|
频率范围 |
30MHz~18GHz |
26MHz ~ 18GHz(可选至40GHz) |
|
测量距离 |
3米 |
3米 |
|
辐射发射测试 |
预测试 |
完全符合CISPR 32 B级要求 （30MHz-1GHz） 完全符合CISPR 16-2-3的要求 （1GHz-18GHz） |
|
辐射抗扰度测试 |
完全符合IEC/EN 61000-4-3标准 |
完全符合IEC/EN 61000-4-3标准 |
|
NSA 最大偏差 |
NA |
±4 dB ，可选±3.5dB |
|
场地电压驻波比 |
NA |
≤6dB，可选5.5dB |
|
测试静区 |
NA |
直径2.0m/高度2.0 |
|
均匀场区尺寸 |
1.5m×1.5m，中心高度1.55m |
1.5m×1.5m，中心高度1.55m |
|
均匀性 |
16个测量点中75%的点满足0dB/+6dB |
16个测量点中75%的点满足0dB/+6dB |

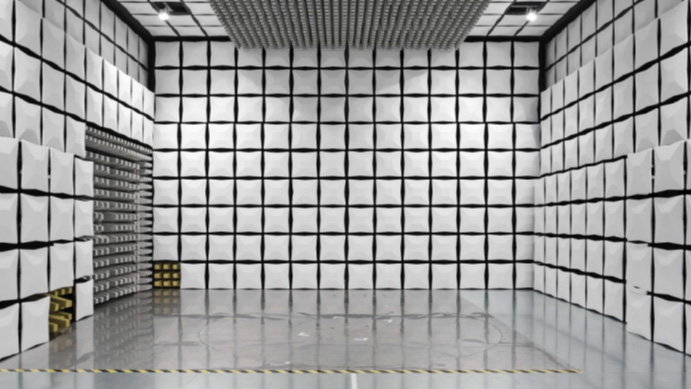

标准5米/10米法半电波暗室
标准5米法半电波暗室 完全遵循标准设计的5米法半电波暗室，与10m法的换算修正关系更优越，更复合归一化场地衰减的规定。可以测试较大体积的EUT。
用途：CISPR 32 B级辐射发射测试和IEC/EN61000-4-3辐射抗扰度测试。
标准10米法半电波暗室 完全遵循标准设计的10米法半电波暗室，拥有3米或更大静区，更能模拟开阔场环境，对于大型设备而言是最佳的选择。该暗室满足FCC、CE和VCCI对10米法暗室的认证、测试要求。
用途：CISPR 32 B级辐射发射测试和IEC/EN61000-4-3辐射抗扰度测试。
|
参数指标 |
||
|
电波暗室类型 |
标准5米法半电波暗室-3 m Ø |
标准10米法半电波暗室-5 m Ø |
|
外形尺寸 |
12.7 m x 9.6 m x 6.5 m |
22.7 m x 16.0 m x 9.1 m |
|
频率范围 |
26MHz ~ 18GHz(可选至40GHz) |
26MHz ~ 18GHz(可选至40GHz) |
|
测量距离 |
5米 |
10米 |
|
辐射发射测试 |
完全符合CISPR 32 B级要求 （30MHz-1GHz） 完全符合CISPR 16-2-3的要求 （1GHz-18GHz） |
完全符合CISPR 32 B级要求 （30MHz-1GHz） 完全符合CISPR 16-2-3的要求 （1GHz-18GHz） |
|
辐射抗扰度测试 |
完全符合IEC/EN 61000-4-3标准 |
完全符合IEC/EN 61000-4-3标准 |
|
NSA 最大偏差 |
±3.5dB |
±3.5dB |
|
场地电压驻波比 |
≤5.5dB |
≤5.5dB |
|
测试静区 |
直径3.0m/高度2.0m |
直径5.0m/高度2.0m |
|
均匀场区尺寸 |
1.5m×1.5m，中心高度1.55m |
1.5m×1.5m，中心高度1.55m |
|
均匀性 |
16个测量点中75%的点满足0dB/+6dB |
16个测量点中75%的点满足0dB/+6dB |

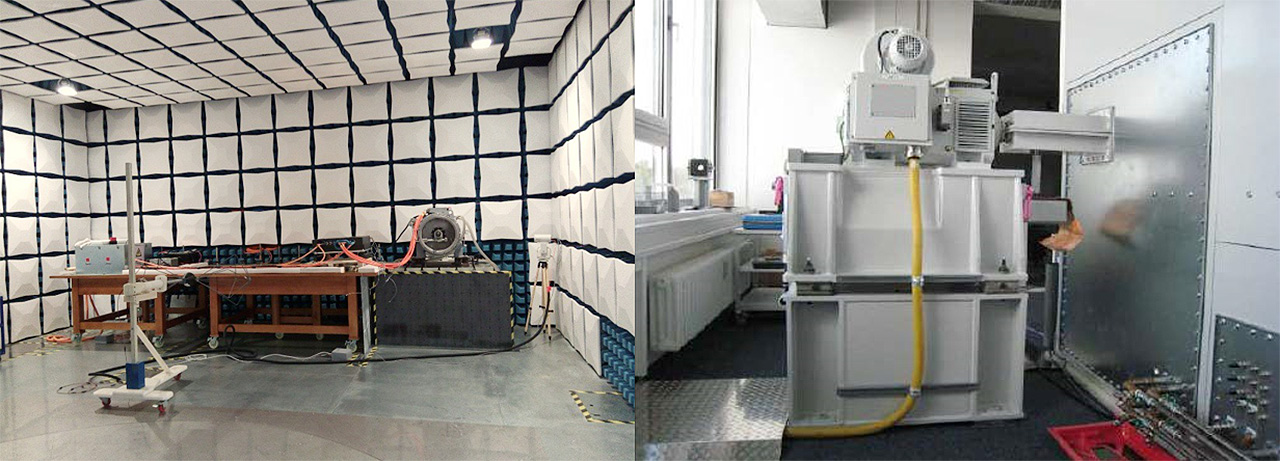

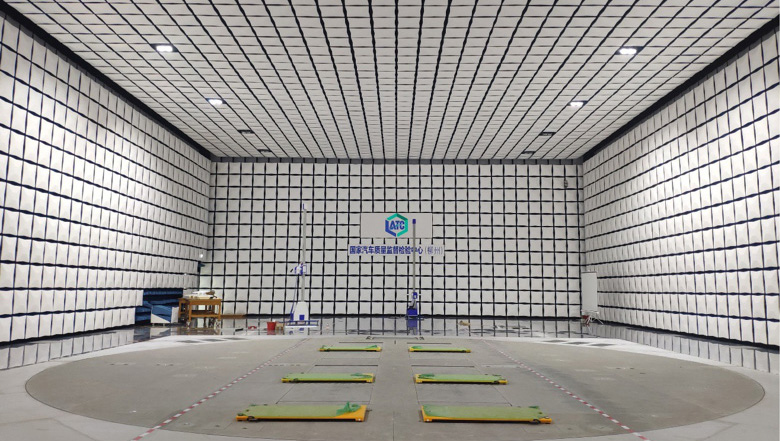

汽车零部件/军标半电波暗室
汽车零部件半电波暗室 符合DIN/ISO 11452-2和EN 55025(CISPR 25)的要求。暗室内部铺设铁氧体吸波材料，在近似暗室中心高度的位置安装复合吸波材料，在吸波材料之间安装配有铍青铜簧片的导电带。
用途：专门为汽车零部件辐射发射和辐射抗扰度测试设计的。
1米法军标半电波暗室 可以容纳长达3米的测试桌，配套测试桌以及测试桌接地的速接装置。
用途：专门为满足GJB151B、MIL-STD-461E对辐射发射和辐射抗扰度测试要求而设计的
|
参数指标 |
||
|
电波暗室类型 |
汽车零部件半电波暗室 |
1米法军标半电波暗室 |
|
外形尺寸 |
6.2m x 5.4m x 3.6m |
5.0m x 5.0m x 3.0m |
|
频率范围 |
30MHz ~ 18GHz(可选至40GHz) |
30MHz ~ 18GHz(可选至40GHz |
|
测量距离 |
1米 |
1米 |
|
辐射发射测试 |
符合EN 55025/CISPR 25要求） |
符合MIL-STD-461E、GJB151B标准 |
|
辐射抗扰度测试 |
符合DIN/ISO 11452 |
符合MIL-STD-461E、GJB151B标准 |
|
垂直入射的吸收作用 |
80MHz ~ 250MHz：≥6dB；> 250MHz：≥10dB； |
|

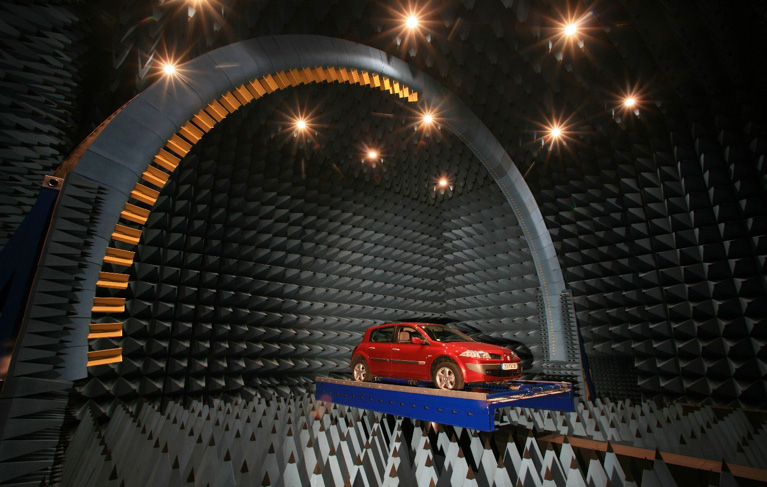

微波暗室（天线雷达暗室）
微波暗室 根据电磁波在介质中从低磁导向高磁导方向传播的规律，利用高磁导率吸波材料引导电磁波，通过共振，大量吸收电磁波的辐射能量，再通过耦合把电磁波的能量转变成热能。
用途：模拟自由空间环境，用于微波天线系统的参数测量、雷达反射截面测试、空中传输测试、 RFID 芯片、天线罩、电子战及仿真模拟。
核心指标：静区、最大反射电平、场均匀性、路径损耗、工作频率范围以及固有雷达截面。

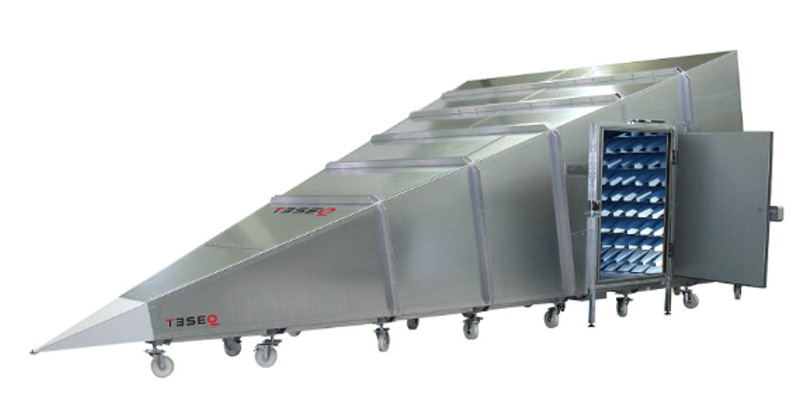

GTEM
GTEM（横电磁波室）工作频率范围宽，内部可用场区大，配置简单，成本低，占地小，操作方便，并且减小对射频功放的需求
用途：广泛用于电磁兼容领域，既可以用于电磁辐射敏感度的测量，也可进行电磁辐射干扰的测试。

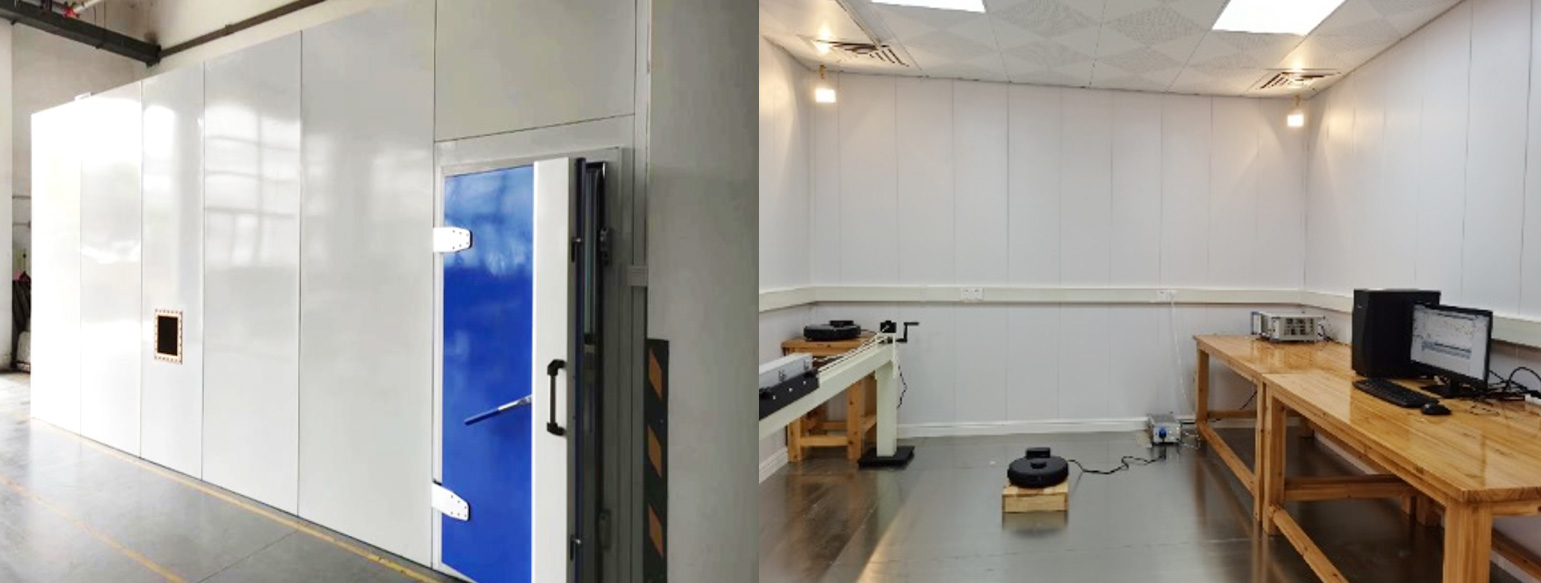

电磁屏蔽室
电磁屏蔽室 通过隔离室内和室外的电磁环境，模拟理想电磁环境，保证室内电子、电气设备正常工作。特别是在电子元件、电器设备的计量、测试工作中，提高检测结果的准确度。
用途：主要用于传导发射测试（CE）、断续干扰、骚扰功率、三环辐射、CDN辐射、传导抗扰度测试等测试项目。
核心部件：主体钢构、屏蔽体、屏蔽门、滤波器、波导、照明灯具、接口板
屏蔽效能（SE）：没有屏蔽体时的电场强度E0（或磁场强度H0）与有屏蔽体时的电场强度E1（或磁场强度H1）之比。
主要参考标准：
GB50017《钢结构设计规范》
GBJ16-87《建筑设计防火规范》
GB50009《建筑结构荷载规范》
GB/T 12190《电磁屏蔽室屏蔽效能的测量方法》
EN 50147-1 《Anechoic chambers Part1 Shield attenuation measurement》
EN 50147-2 《Anechoic chambers Part2 Alternative test site suitability with respect to site attenuation 》
|
行业 |
主要依据标准 |
|
家用电器 电动工具 |
GB 4343.1/CISPR 14-1 家用电器、电动工具和类似器具的电磁兼容要求 第1部分发射 |
|
照明设备 |
GB/T 17743/CISPR15 电气照明和类似设备的无线电骚扰特性的限值和测量方法 |
|
信息技术设备 多媒体设备 接收机 |
GB/T 9254.1/CISPR32 信息技术设备、多媒体设备和接收机 电磁兼容 第1部分 发射要求 |
|
工科设备 |
GB 4824/CISPR11 工业、科学和医疗设备 射频骚扰特性 限值和测量方法 |
|
电源系统 |
GB 7260.2-2009 IEC62040-2 不间断电源设备(UPS)第2部分：电磁兼容性(EMC)要求 |
|
特种设备 |
GB/T 24807/ISO8102-1 电梯、自动扶梯和自动人行道的电磁兼容 发射 |

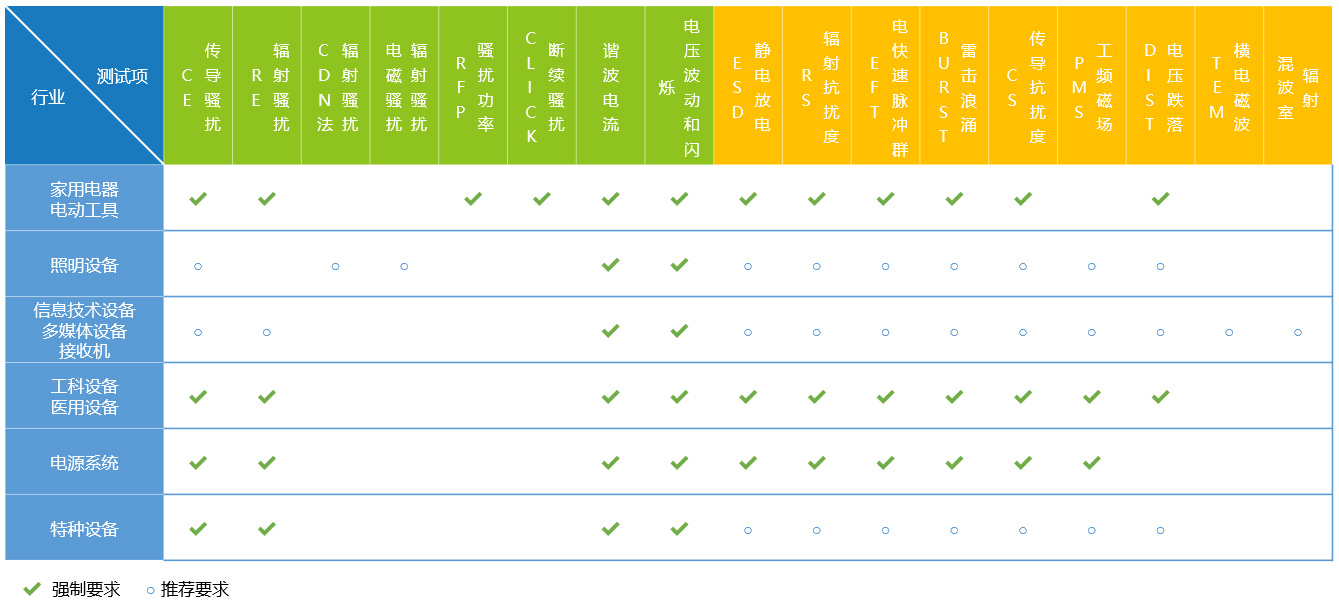

测试项目对比

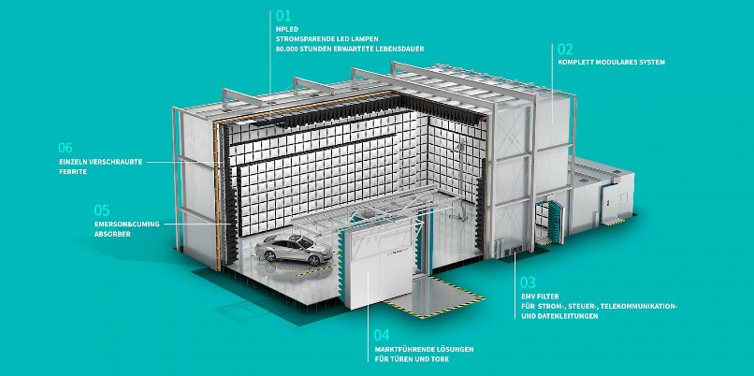

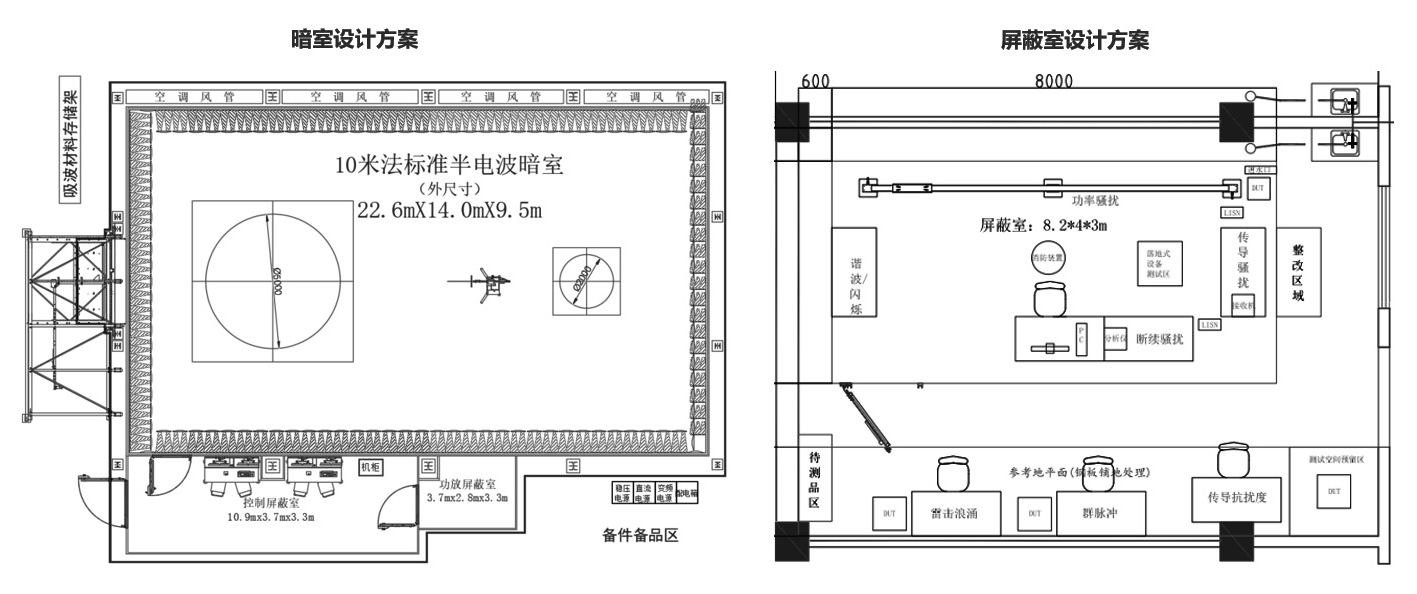

EMC布局规划方案示例
