R&S®FPH 手持式频谱分析仪
• 5 kHz-2(4)/6(8)/13.6(20)/26.5(31)/44 GHz
• 性能：优异的显示平均噪声电平 (DANL)
• 便携：轻便（最轻款仅重 2.5 kg），电池可连续工作一整日
• 价格：实惠
• 采用多点触控界面，重新定义用户体验
• 性能：优异的显示平均噪声电平 (DANL)
• 便携：轻便（最轻款仅重 2.5 kg），电池可连续工作一整日
• 价格：实惠
• 采用多点触控界面，重新定义用户体验
符合“3 P”需求——性能 (Performance)、便携 (Portability)、价格 (Price)
R&S®Spectrum Rider FPH 采用德国工程和人体工程学设计，性能卓越，价格合理。它具备一流的射频性能和低至 –163 dBm 的 DANL，可捕获微弱信号。便携式 R&S®Spectrum Rider FPH 仅重 2.5 kg，电池续航时间超过六个小时。价格合理，可随时随地进行测量。
特性和优点
频率范围可扩展
每个型号的 R&S®Spectrum Rider FPH 均可以扩展频率范围：
- R&S®Spectrum Rider F®PH .02 型号：从 2 GHz 升级至 3/4 GHz
- R&S®Spectrum Rider FPH .06 型号：从 6 GHz 升级至 8 GHz®®
- R&S®Spectrum Rider FPH .13 型号：从 13.6 GHz 升级至 20 GHz
- R&S®Spectrum Rider FPH .26 型号：从 26.5 GHz 升级至 31 GHz
高性能
一流的显示平均噪声电平 (DANL)

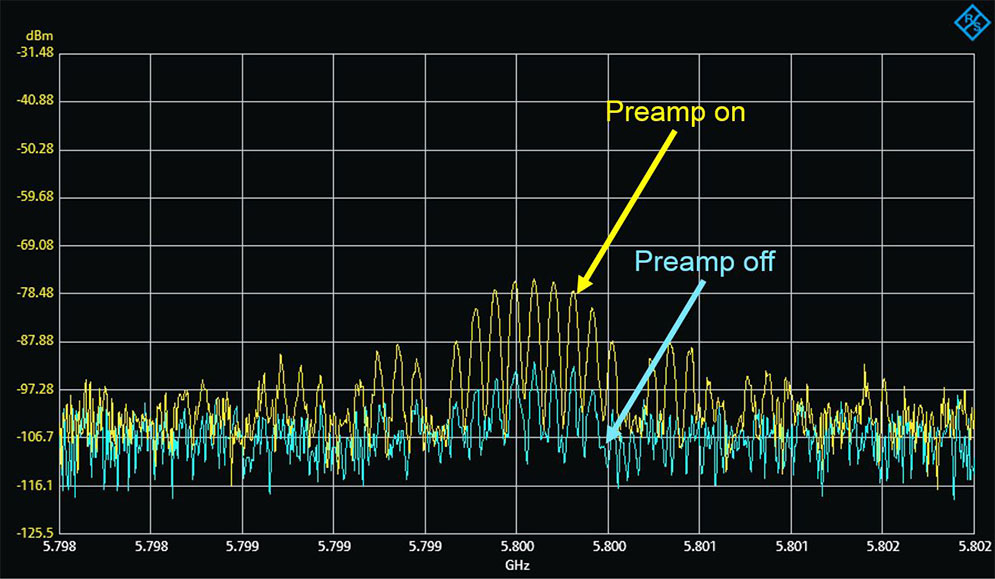

R&S® Spectrum Rider 的 DANL 低至 -146 dBm（典型值）。DANL 较低，表明分析仪可捕获微弱信号。开启前置放大器（选件），将灵敏度进一步提升到低至 -162 dBm（20 MHz 至 3 GHz）。前置放大器选件：
- R&S®Spectrum Rider FPH .02 型号：R&S®FPH-B22
- R&S®Spectrum Rider FPH .06 型号：R&S®FPH-B23
- R&S®Spectrum Rider FPH .13 型号：R&S®FPH-B24
- R&S®Spectrum Rider FPH .26 型号：R&S®FPH-B25
便携
仅重 2.5 kg
R&S®Spectrum Rider FPH 采用人体工程学设计，小巧轻便。该款仪器随附便于使用的边带，可在短测量周期内为用户双手提供支撑。分析仪还配备皮套 (R&S®HA-Z322) 以进行免提操作；该皮套含精心设计的安全带，可将仪器重量均匀分布到人体。
耐用

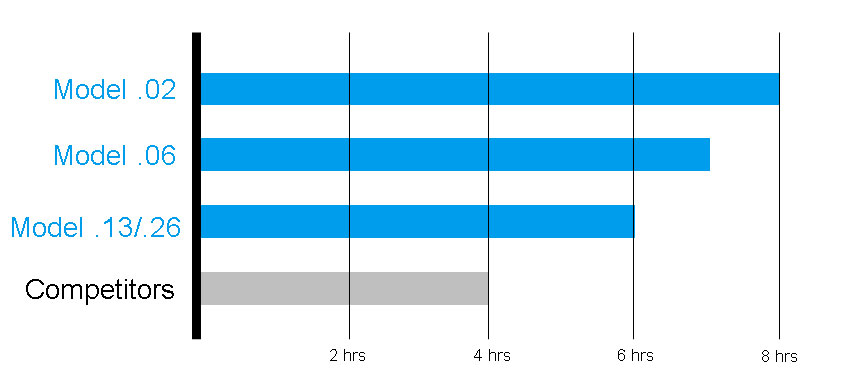

一次充电可续航一整日
R&S®Spectrum Rider FPH 电池可支持一整日现场工作。仪器开启时，电池充电需要 4 小时。仪器关闭或使用外部充电器时充电速度更快，只需 3.5 小时。
- R&S®Spectrum Rider FPH .02 型号：每次充满电可续航 8 小时
- R&S®Spectrum Rider FPH .06 型号：每次充满电可续航 7 小时
- R&S®Spectrum Rider FPH .13/.26 型号：每次充满电可续航 6 小时
易用
触摸屏手势、防反光屏幕和背光键盘
用户界面操作与智能手机一样简单，可增强用户体验。触摸屏操作不仅限于菜单栏；用户还可以移动频谱、放大/缩小范围以及添加/删除标记等。
| 频率范围 | ||
.02 型号基本单元 |
5 kHz 至 2 GHz |
|
带 R&S®FPH-B3 选件 |
5 kHz 至 3 GHz |
|
带 R&S®FPH-B3 和 R&S®FPH-B4 选件 |
5 kHz 至 4 GHz |
|
.06 型号基本单元 |
5 kHz 至 6 GHz |
|
带 R&S®FPH-B8 选件 |
5 kHz 至 8 GHz |
|
.13 型号基本单元 |
5 kHz 至 13.6 GHz |
|
带 R&S®FPH-B20 选件 |
5 kHz 至 20 GHz |
|
.26 型号基本单元 |
5 kHz 至 26.6 GHz |
|
带 R&S®FPH-B31 选件 |
5 kHz 至 31 GHz |
|
.06/.13/.26 型号基本单元（适用于序列号 ≥103100 的仪器） |
带 R&S®FPH-B29 选件 |
5 kHz 至 100 Hz |
频率分辨率 |
1 Hz |
|
分辨率带宽 |
1 Hz 至 3 MHz，1/3 序列 |
|
| 频谱纯度，SSB 相位噪声 | f = 500 MHz |
|
载波偏置 |
30 kHz |
< –88 dBc (1 Hz)，典型值 –95 dBc (1 Hz) |
100 kHz |
< –98 dBc (1 Hz)，典型值 –105 dBc (1 Hz) | |
1 MHz |
< –118 dBc (1 Hz)，典型值 –125 dBc (1 Hz) | |
| 显示平均噪声电平 | 0 dB 射频衰减，50 Ω 端接，分辨率带宽 = 100 Hz，视频带宽 = 10 Hz，采样检波器，对数刻度，跟踪源关闭，归一化为 1 Hz |
|
.02 型号 |
前置放大器 = 关闭 |
|
1 MHz 至 10 MHz |
< –135 dBm，典型值 –142 dBm | |
10 MHz 至 1 GHz |
< –142 dBm，典型值 –146 dBm | |
1 GHz 至 4 GHz |
< –140 dBm，典型值 –144 dBm | |
前置放大器 = 开启 |
||
1 MHz 至 10 MHz |
< –150 dBm，典型值 –160 dBm | |
10 MHz 至 3 GHz |
< –158 dBm，典型值 –163 dBm | |
3 GHz 至 4 GHz |
< –156 dBm，典型值 –161 dBm | |
.06/.13/.26 型号 |
前置放大器 = 关闭 |
|
1 MHz 至 10 MHz |
< –122 dBm，典型值 –130 dBm | |
10 MHz 至 25 MHz |
< –130 dBm，典型值 –135 dBm | |
25 MHz 至 1 GHz |
< –140 dBm，典型值 –145 dBm | |
1 GHz 至 4 GHz |
< –135 dBm，典型值 –140 dBm | |
4 GHz 至 8 GHz |
< –135 dBm，典型值 –140 dBm | |
8 GHz 至 19 GHz |
< –135 dBm，典型值 –138 dBm | |
19 GHz 至 20 GHz |
< –130 dBm，典型值 –138 dBm | |
20 GHz 至 27 GHz |
< –130 dBm，典型值 –138 dBm | |
27 GHz 至 29 GHz |
< –125 dBm，典型值 –130 dBm | |
29 GHz 至 31 GHz |
< –120 dBm，典型值 –123 dBm | |
前置放大器 = 开启 |
||
1 MHz 至 20 MHz |
< –147 dBm，典型值 –152 dBm | |
20 MHz 至 1 GHz |
< –158 dBm，典型值 –162 dBm | |
1 GHz 至 3 GHz |
< –158 dBm，典型值 –162 dBm | |
3 GHz 至 4 GHz |
< –155 dBm，典型值 –158 dBm | |
4 GHz 至 4.5 GHz |
< –155 dBm，典型值 –158 dBm | |
4.5 GHz 至 8 GHz |
< –150 dBm，典型值 –155 dBm | |
8 GHz 至 20 GHz |
< –150 dBm，典型值 –155 dBm | |
20 GHz 至 27 GHz |
< –150 dBm，典型值 –155 dBm | |
27 GHz 至 29 GHz |
< –140 dBm，典型值 –145 dBm | |
29 GHz 至 31 GHz |
< –130 dBm，典型值 –133 dBm | |
| 三阶互调截取点 (IP3) | 无互调动态范围，2 × –20 dBm 信号电平，射频衰减 = 0 dB，射频前置放大器 = 关闭 |
|
f = 1 GHz |
+7 dBm（测量值） |
|
f = 2.4 GHz |
+10 dBm（测量值） |
|
f = 4.5 GHz |
+8 dBm（测量值） |
|
f = 9.5 GHz |
+10 dBm（测量值） |
|
f = 12 GHz |
+9 dBm（测量值） |
|
f = 22 GHz |
+8 dBm（测量值） |
|
f = 26.5 GHz |
+10 dBm（测量值） |
|
| 总体测量不确定度 | 95% 置信水平，+20°C 至 +30°C，SNR > 16 dB，低于参考电平 0 dB 至 –50 dB，自动射频衰减 |
|
10 MHz ≤ f ≤ 31 GHz |
< 1.25 dB，典型值 0.5 dB | |
| 显示屏 | ||
分辨率 |
WVGA，800 像素 × 480 像素 |
|
| R&S®HA-Z306 锂离子电池盒 | ||
容量 |
72 Wh |
|
电压 |
标称值 11.25 V |
|
充满电的新电池的续航时间 |
.02 型号 |
8 小时 |
.06 型号 |
7 小时 |
|
.13/.26 型号 |
6 小时 |
|
尺寸 |
宽 × 高 × 深 |
202 mm × 294 mm ×76 mm (8.0 in × 11.6 in × 3 in) |
重量 |
2.5 kg (5.5 lb) |
|
