静电放电试验配置ESDD
试验台是为静电放电试验而专门设计的，全实木结构测试平台，符合IEC61000-4-2和GB/T17626.2标准。
试验台是为静电放电试验而专门设计的，全实木结构测试平台，符合IEC61000-4-2和GB/T17626.2标准。也可以用于脉冲群和衰减振荡波及汽车电子抗扰度试验。
|
台式设备 |
落地设备 |
||
|
试验台 |
1600×800×800 mm |

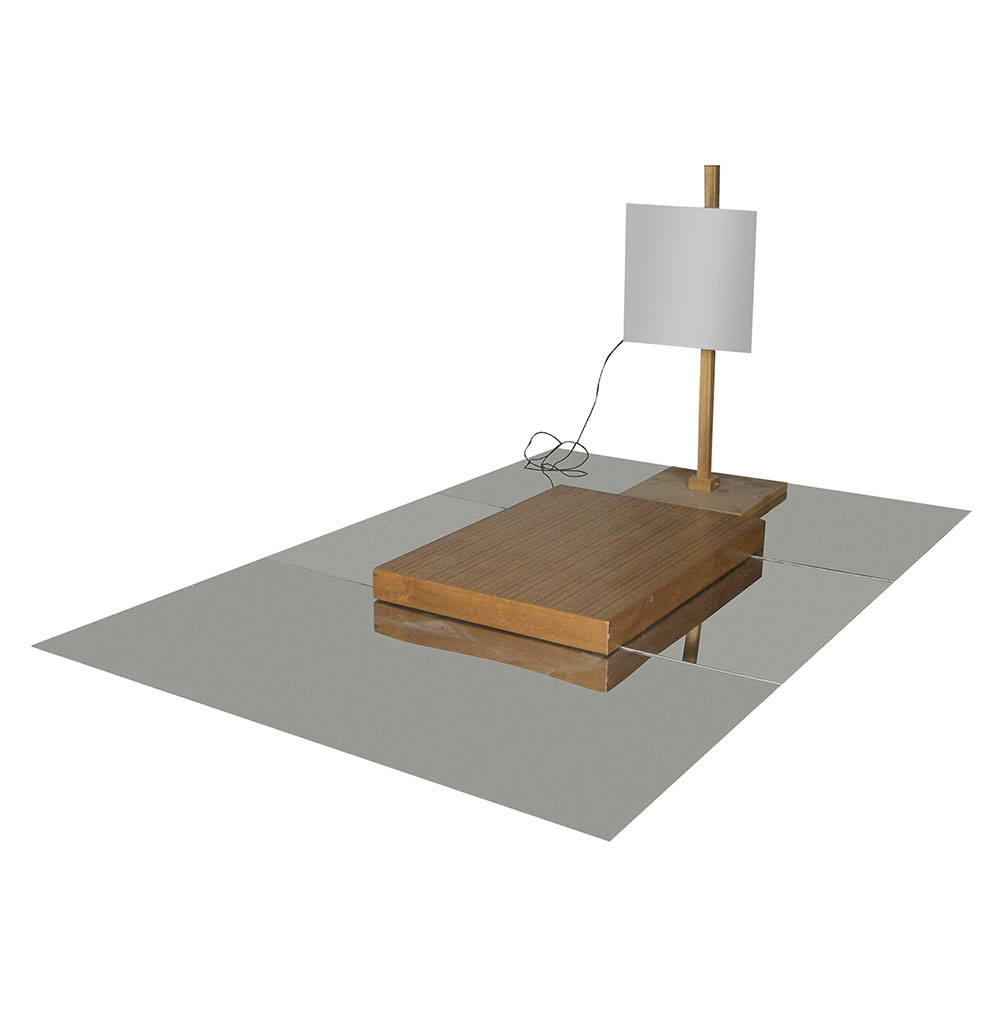

绝缘支座 |
1100×800×100 mm |
|
参考接地板 |
2700×1800×2 mm |
参考接地板 |
2700×1800×2 mm |
|
垂直耦合板 |
500×500×3 mm |
垂直耦合板 |
500×500×3 mm |
|
水平耦合板 |
1600×800×2 mm |
接地电阻 |
470 kΩ×2 |
|
绝缘衬垫 |
1600×800×0.5 mm |
|
|
|
接地电阻 |
470 kΩ×2 |
||
